Дух авиации

Дорогие читатели! Спасибо вам за проявленный интерес к нашим статьям. Вы очень часто просите нас подробней описывать построение предлагаемых моделей. Многие из вас хотели бы изготовить для себя модели с подиума. В этой и нескольких следующих статьях мы детально проработаем некоторые конструкции известных дизайнеров.

В этой статье мы разберем построения пальто Prada из коллекции осень–зима 2011-2012. Центральный образ коллекции – женщины-стюардессы 1960-х годов, времён становления гражданской авиации. Женщина-стюардесса, отважная и элегантная одновременно.

Мы предлагаем разработать пальто полуприлегающего силуэта с центральной застежкой до верха с планкой на 5 пуговиц, с поясом на линии бедер (илл.1). Воротник пиджачного типа. Его особенностью является то, что воротник и лацкан втачиваются в рельеф полочки. Рукав одношовный, укороченный длиной ¾ руки.

Дух авиации.jpg

Илл.1 Модель пальто

Пальто разработано на типовую фигуру 164-88-96.

1 этап. Построение Базовой конструкции.

Основные размерные признаки этого размера, соответствующие ОСТ 17-326-81, представлены в таблице 1.

Таблица 1:

Рост, см

164,0

Обхват груди 3, см

88,0

Обхват бедер с учетом выступа живота, см

96,0

Обхват шеи, см

35,4

Обхват груди 1, см

85,8

Обхват груди 2, см

92,8

Обхват талии, см

67,6

Обхват плеча, см

27,5

Обхват запястья, см

15,9

Ширина плечевого ската, см

13,1

Длина руки до запястья, см

55,2

Высота проймы спереди (от 7го шейного позвонка), см

24,4

Высота груди (от 7го шейного позвонка), см

33,7

Высота проймы сзади, см

17,5

Длина спины до талии с учетом выступа лопаток, см

40,1

Высота плеча косая, см

42,8

Длина спины до талии от точки основания шеи сбоку, см

42,9

Длина переда до талии от точки основания шеи сбоку, см

43,0

Ширина груди, см

33,0

Расстояние между сосковыми точками, см

19,2

Ширина спины, см

34,6

Передне-задний диаметр руки, см

10,0

Для разработки пальто за основу можно взять базовую конструкцию (БК) пальто полуприлегающего силуэта и конструкцию одношовного рукава. Методика построения может быть любая. Для БК спинки-полочки и БК рукава мы предлагаем значения параметров конструкций и прибавок, представленных в таблице 2:

Прибавка к полуобхвату груди 3, см

7,0

Прибавка к полуобхвату талии, см

14,0

Прибавка к полуобхвату бедер, см

4,0

Прибавка к ширине горловины спинки, см

1,0

Прибавка к ширине плеча, см

0,0

Прибавка к ширине спинки, см

1,8

Прибавка к ширине полочки, см

1,2

Посадка по плечевому шву спинки, см

0,7

Прибавка на свободу проймы, см

4,5

Прибавка к длине талии спинки, см

0,7

Прибавка к высоте плеча косая, см

1,3

Длина пальто по среднему шву спинки, см

82,5

Передне-задний баланс, см

2,0

Толщина плечевых накладок, см

0,5

Ширина проймы, см

13,0

Дополнительное расширение по боковому шву, см

0,5

Прибавка к обхвату плеча, см

11,5

Длина рукава, см

48,9

Посадка по окату рукава, см

2,9 (6%)

Высота оката рукава, см

14,0

2 этап. Моделирование.

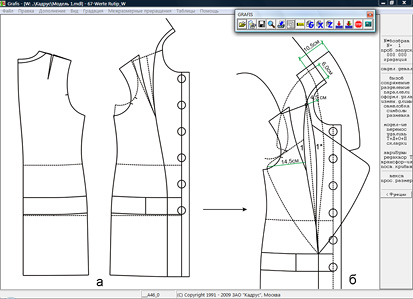

Переводим плечевой шов в сторону полочки на 0,7 см. Дополнительно расширяем горловину по плечевому шву на 0,5 см и углубляем горловину полочки по средней линии на 1 см. Пристраиваем спинку к полочке по плечевому шву (илл.3а). Наносим модельную линию рельефа на полочке, переходящую в линию втачивания воротника: линия начинается на средней линии спинки на 1,5 см от горловины, пересекает плечевой шов на расстоянии 3 см от горловины, проходит через центр груди и заканчивается на линии низа полочки на расстоянии 8,5 см от края борта. В линию рельефа переводим нагрудную вытачку. Далее наносим местоположение пояса. Нижний край пояса располагается на уровне линии бедер. Ширина пояса 6,5 см

Илл.3- а - Исходная модельная конструкция; б - Построение воротника.jpg

Илл.3: а - Исходная модельная конструкция; б - Построение воротника

Строим застежку: ширина борта 3 см, намечаем место расположение пуговиц. Всего 6 пуговиц на расстоянии 10 см. Расстояние до первой пуговицы от горловины 2,5 см. Диаметр пуговицы 3 см.

3 этап. Построение воротника.

Строим воротник с отрезным лацканом. Линия втачивания воротника на полочке является одновременно и линией рельефа. Построение ведём как для классического пиджачного воротника. Отложим от линии втачивания воротника в горловину на продолжении линии плеча высоту стойки воротника равную 4,5 см. Наметим линию перегиба лацкана. Нарисуем лацкан, конец воротника на полочке и след отлета воротника на спинке в соответствии с эскизом. Ширина лацкана в широком месте 14,5 см. Закругление угла лацкана выполняем радиусом 3 см. Высота стойки воротника 4,5 см, ширина отлета посередине воротника 10,5 см. Закругление угла воротника выполняем радиусом 1,2 см.

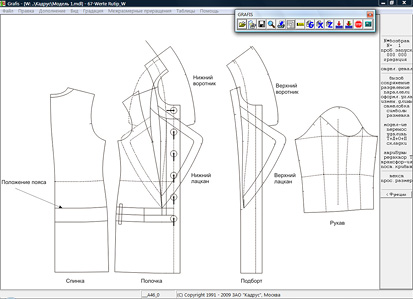

Чтобы оформить линию притачивания отрезного лацкана (1*), необходимо отразить симметрично линию втачивания воротника (1) относительно прямой, соединяющей её концы. Оформляем новой гладкой кривой линию втачивания воротника в горловину на воротнике. Проверяем длины соответствующих линий воротника, полочки и спинки. Далее наносим линию отрезной обтачки лацкана шириной 3,7 см (илл.4). Наносим модельную линию обтачки горловины полочки и планку на полочке шириной 6,5 см. Чертеж модельной конструкции пальто представлен на илл.4.

Илл.4 Модельная конструкция пальто.jpg

Илл.4 Модельная конструкция пальто

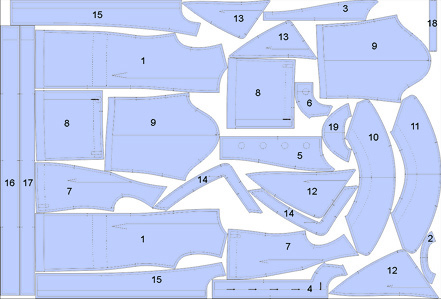

Раскладка лекал верха представлена на илл.5. Расход ткани верха составляет 215 см при ширине 140 см. Спецификация деталей верха и подкладки представлена в таблице 3:

Список деталей

Количество

ВЕРХ


1. Спинка

2

2. Верхняя часть спинки

1

3. Центральная часть правой полочки

1

4. Вставка правой полочки

1

5. Центральная часть левой полочки

1

6. Вставка левой полочки

1

7. Боковая часть полочки

2

8. Нижняя часть полочки

2

9. Рукав

2

10. Нижний воротник

1
11. Верхний воротник


12. Нижний лацкан

2

13. Верхний лацкан


14. Обтачка верхнего лацкана

2

15. Подборт

2

16. Верхний пояс

1

17. Нижний пояс

1

18. Шлевка

1 (на 3 шт.)

19. Обтачка горловины спинки

1

ПОДКЛАДКА


20. Подкладка спинки

2

21. Подкладка полочки


22. Подкладка рукава

2

Илл.5 Раскладка лекал верха пальто.jpg

Илл.5 Раскладка лекал верха пальто

Раскладка лекал подкладки представлена на илл.6. Расход подкладки составляет 125 см при ширине 140 см.

Илл. 6 Раскладка лекал подкладки пальто .jpg

Илл. 6 Раскладка лекал подкладки пальто
